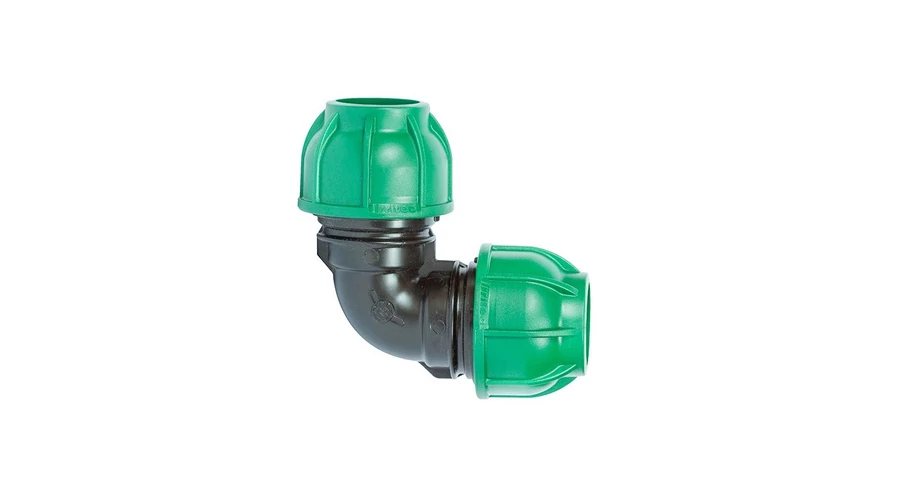

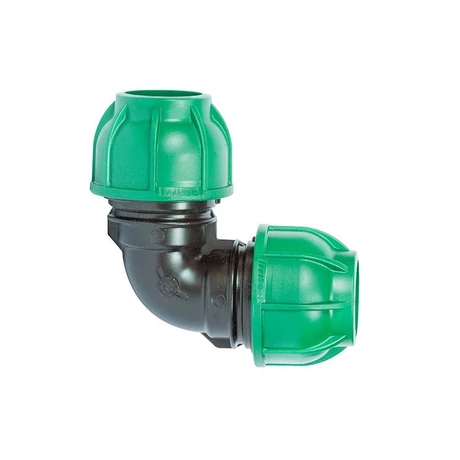

120 KÖNYÖK 32*32 ( 10 bar )

Irritec
850 Ft (669 Ft + ÁFA)
Menny.:db
Cikkszám: E 213 32
Elérhetőség: Raktáron
Szállítási díj: 950 Ft
Várható szállítás: 2023. január 31.

- 32 mm-es KPE csövekhez

- tokos csatlakozások

- 90°-os KPE könyök

- max. 10 bar nyomásig

- olcsó, könnyen szerelhető

Kertészeti és Öntözéstechnikai Szaküzlet
On -line bankkártyás fizetés
Ingyenes szállítás
30.000 Ft felett
850 Ft (669 Ft + ÁFA)
Menny.:db

Leírás


A KPE fittingek szereléséről

Szerelésükhöz merőlegesre és sorjamentesre előkészített csővég szükséges; kis átmérők esetén legjobb a csővágó olló használata.
Szerelésnél nem szükséges szétszedni az idomot, elég meglazítani a hollandit.
Ügyeljünk a csővég ütközésig történő betolására, ezt követően kézzel alaposan meghúzhatjuk a szorítóanyát.

A tokos részeket nem kell kiegészítő tömítéssel ellátni, viszont a menetes csatlakozásokat tömíteni kell teflonszalaggal vagy Loctite-tal.

A KPE idomok bármikor szétszedhetők és újra felhasználhatók.
